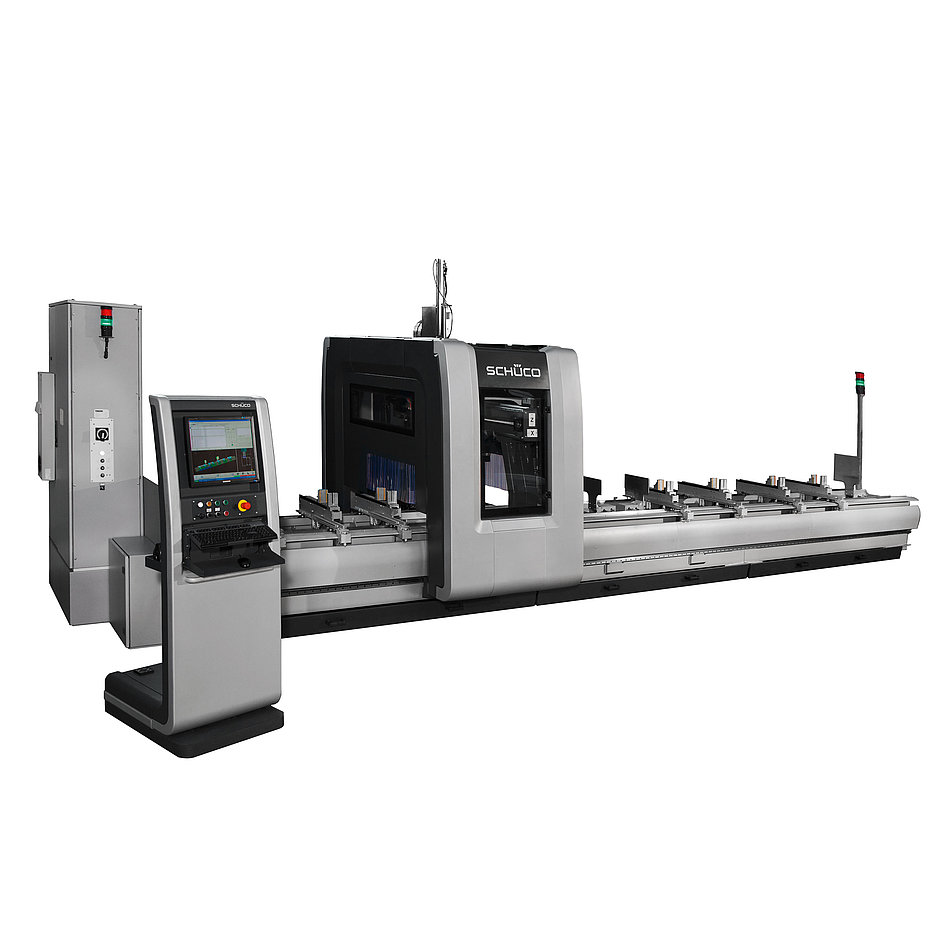

Macchina CNC-AF 450

• Lavorazione di profili in alluminio e acciaio su 3 lati
• Lavorazione dell'acciaio (S235 fino a 5 mm di spessore parete, senza lavorazione di testa)
• Mandrino da 7,5 kW - max. 24'000 giri/min - raffreddato ad aria compressa
• Scheda di rete
• Banco macchina antitorsione per elevate sollecitazioni
• Assi principali che scorrono su guide lineari ad elevata precisione
• Fissaggio del profilo mediante morse pneumatiche
• Sistema di misurazione assoluta della posizione degli assi principali
• 4 battute fisse ribaltabili per la determinazione precisa del punto zero
• Cambiautensili automatico da 12 posti
• 3 modalità di funzionamento:
  • Pezzo singolo con fuorimisura - lavorazione di pezzi su tutta la lunghezza di lavoro di 7'200 mm e oltre
  • Multibarra con differenti contorni Più barre di profili (fino a 4) con differenti contorni e lunghezze
  • Funzionamento alternato con sistema ASP - 2 zone da un pezzo ciascuna
• Posizionamento automatico delle morse (ASP)
• Inserimento e prelievo semplificato dei profili grazie al bordo macchina spostato in avanti
• Appoggi profili con sistema di cambio rapido
• Raffreddamento degli utensili mediante microlubrificazione a spruzzo sincronizzata
• Sistema centralizzato di lubrificazione automatica degli assi
• Cassetto di raccolta trucioli
• Verniciatura: RAL 9006 (bianco alluminio), RAL 7016 (grigio antracite)


Utilizzo e comando

• Terminale di comando chiaro e semplice con schermo TFT a colori da 19 pollici
• SchüCam utilizzato come sistema di comando per la macchina
• Sistema operativo Windows ® sia per SchüCam che JANISoft
• La macchina viene fornita con il software già installato
• Le lavorazioni da eseguire sulla AF 450 possono essere generate direttamente nel software di progettazione e calcolo
• SchüCam utilizzabile su PC da ufficio
• Stesso utilizzo del programma SchüCam sulla macchina e sul PC da ufficio
• SchüCam con visualizzazione dei profili, degli utensili e della lavorazione per il comando sia tramite PC da ufficio che direttamente sulla macchina
• Trasferimento semplice dei dati di lavorazione mediante porta USB o tramite rete
• Modifica delle macro di lavorazione di semplice esecuzione, con guida a menu e senza conoscenze di programmazione per sistemi NC
• Linguaggio di programmazione proprietario, senza necessità di conoscenza dei sistemi NC /CNC
• Software di manutenzione remota
